BWZJ-43HT火炬熄火报警装置是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰检测报警系统。该产品配备一体化紫外线火焰检测器，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油火炬的火焰检测及熄火报警。

   火炬熄火报警装置箱体内装断路器、中间继电器、旋钮、指示灯等控制元件。具有熄火声光报警功能，当系统运行中出现意外熄火，可及时发出报警信号，便于操作人员进行监控。本控制系统操作简单、安全、可靠。

    火炬熄火报警装置外部配备的BWZJ-43HT一体化紫外线火焰检测器采用高灵敏度的进口传感器对这个光谱范围内的多数火焰辐射进行快速检测。**的设计使产品具有抗日光干扰的特点，主要应用于碳氢类火焰。检测距离为1平方英尺汽油火焰500英尺。

适用场合：火炬等场合。

1、主要技术参数：

①、输入电源DC  24V

②、工作电流:＜50 mA (24VDC)

③、光谱范围：紫外：160-260nm、250-400nm

④、峰值波长：紫外：210±5nm，360±5nm

⑤、灵敏度：＜10米烛光

⑥、延时：1~3秒延时

⑦、输出信号：继电器无源干接点信号(常开/常闭现场可选择)

⑧、视角范围：15℃（炉膛）45°（火炬）120°（火灾）

⑨、环境温度：-20～+90℃

⑩、相对湿度：≤95%无冷凝

?、连接电缆：信号电缆

?、外型尺寸：Φ116×168mm

?、净重：铝合金壳体1.23kg

注：1米烛光火焰=直径为16mm蜡烛在1米远燃烧时的火焰强度。

2、一体化紫外线火焰检测器的安装与接线：

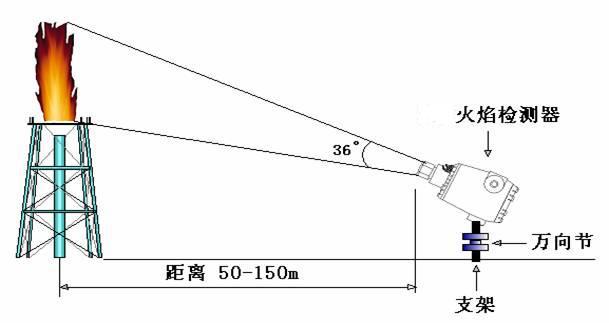

 ①、安装示意图

②、内部接线图
