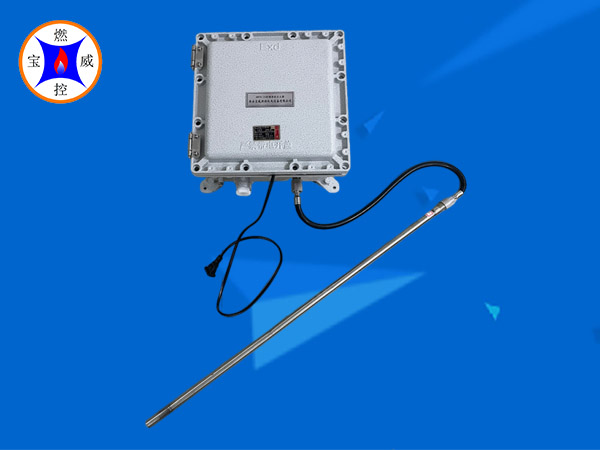

大功率防爆高能点火器BWFD-30

BWFD-30防爆高能点火器,主要用于燃气、燃油工业燃烧器自动点火、放散火炬的点火,具有点火可靠、寿命长等优点,发火端耐高温、抗…

相关内容
在线留言
详情内容
content details

BWFD-30防爆高能点火器,主要用于燃气、燃油工业燃烧器自动点火、放散火炬的点火,具有点火可靠、寿命长等优点,发火端耐高温、抗结焦,具有自净能力,因此被广泛应用于石油、化工、冶金、陶瓷、环保能源等行业。

一、技术参数

1、输入电源:AC 220V±10% 50HZ

   2、适用燃料: 燃气、轻油、重油

   3、发火端瞬时耐温:1300℃

   4、点火频率:6-12次/秒

   5、火花能量:30焦耳

 6、输出电压:DC 2500V

   7、防爆箱材质:铸铝

8、外形尺寸:300*300*150

9、防爆等级:Exdbeb IIB T4

 10、点火杆:前端材料2520耐高温合金,直径三种规格:Φ12 /16 /18, 长度非标定制,安装螺纹常规M18*1.5(也可以根据工况定制)

  11、点火电缆:高能点火器专用点火电缆,长度非标定制,耐温-60~200℃,耐压:20KV

二、点火装置面板及接线示意



三、安装及接线

    1、(1)使用场合为燃烧器,在燃烧器上开孔并加工成与点火杆上对应的安装螺纹,将点火杆拧入即可,点火杆发火端安装在喷气嘴前30~50mm处。

         (2)使用场合为放散火炬,则需要将点火杆用专用点火杆卡子固定,点火杆发火端距离放散口上100-200mm处。本点火杆为一新型结构点火杆,不需调整放电距离。

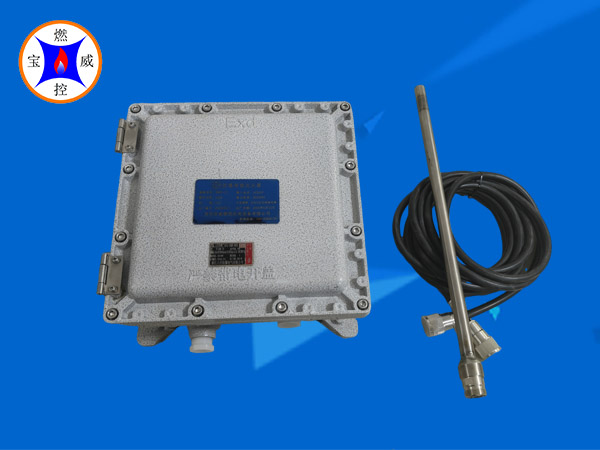

   2、该系列点火装置由点火器箱体,专用点火电缆和点火杆三部分组成。安装时将点火装置箱体和点火杆用专用点火电缆连接好即可(切记用扳手用力旋紧,防止高压座瓷件碎裂),电源AC220V。

、使用注意事项

   1、在点火前一定确保炉膛吹扫完成无残留可燃气体。防止开始点火时引起爆燃等安全事故。

   2、点火时,应先开点火装置,然后喷油(气)点火。
 3、点火器用在燃油点火时,燃油应雾化良好,雾化质量太差时影响点火成功率。在点火完成后,必须使用推进器或人工手动将点火杆退出火焰燃烧区,以保证点火杆的使用寿命。
 4、点火时当点燃燃料后,即关断点火器。为避免长时间连续点火导致内部元件烧坏,点火器内部已加保护模块,一次连续点火10秒,会自动停止点火输出,断电复位后则可再次点火。

   5、安装和使用点火杆时不能摔碰,防止点火杆绝缘瓷件碎裂,造成高压漏电、不打火等后果,严重影响设备安全、正常运行。



注:除按说明接线外使用过程中不建议客户自行打开点火器箱体。如有异常情况,请联系我司售后技术人员。



备注:该产品可根据要求非标定制,点火能量防爆等级外形尺寸材质等都可以定制,订货前请联系业务人员进行沟通。
