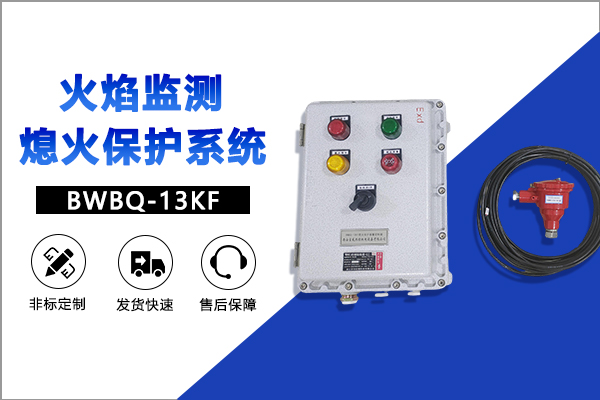

焦化管式炉点火、火焰检测、熄火保护控制系统，主要由防爆控制柜、高能点火器、长明灯、紫外线火焰检测器、管路阀门等组成。该系统可以实现现场电子点火，在线实时监测火焰，有火保持燃料阀的正常打开，熄火现场报警，开关量上传至上位机DCS或者现场完成熄火连锁保护。根据现场工况要求可非标定制，提供对应技术方案。

配置说明：

（1）燃烧器（原系统）

（2）长明灯：采用引射形式，火焰刚直燃烧稳定 安装在燃烧器原有位置

（3）高能点火器：

点火采用高能点火器，型号 BWGD-12，该点火装置点火能量大，发火端耐高温，抗积碳， 抗结焦，不受外界环境（温度、湿度、风速、气压）影响，点火可靠且安装方便。

组成：每套高能点火器由点火器箱体、高压点火杆、点火专用线缆组成。

安装：将高压点火杆安装在燃烧器长明灯旁专用支架上，点火器安装在控制柜内，点火杆与点火器之间用点火专用线缆连接，应保证点火器与点火杆之间的距离≤200m 以内。

功能：当需要点火时，给点火器通电 AC220V 50Hz 点火器发出点火信号经高压导线传至点火杆，在点火杆头部发出能量为 12J的电火花，燃气遇火花后点燃，实现点火功能。

（4）火焰检测：

本系统火焰监测采用 BWZJ-13 紫外线火焰监测器，该监测器只对火焰产生的紫外线敏感，对灯光和炉膛高温辐射无反应，抗干扰性强。BWZJ-13 紫外线火焰监测器主要用于燃气、燃油工业燃烧器的火焰监测。

火检探头安装在燃烧器预留接口处，火检探头与火焰检测器之间用专用信号电缆连接。

（5）点火监测控制柜内装高能点火器、紫外线火焰监测器、西门子PLC、断路器、中间继电器、开关、按钮、指示灯等。点火监测控制柜安装在管式炉附近配电室便于操作处。
