一体化火焰检测器是将传感器与信号处理器合二为一,相比较于传统的分体式火焰检测器安装方便而且减少了系统故障点。
紫外线一体化火焰检测器主要是通过检测火焰燃烧中辐射的紫外线来确定火焰燃烧的状态,燃气和轻油的燃烧火焰中存在大量的紫外线,因此紫外线火焰检测器适合以天然气、焦炉煤气、转炉煤气、轻油等为供给燃料的窑炉燃烧火焰监测中,检测效果很稳定。
一、工作原理:
BWZJ-FTA AC220V防爆一体化火焰检测器采用高灵敏度的进口紫外光电管,此紫外光电管有灵敏度高、响应速度快和应用线路简单等特点,而且只对火焰燃烧时产生的185~260nm狭窄范围内的紫外线进行响应,而对其它频谱范围的紫外线不敏感,利用它可以对火焰燃烧中的紫外线进行检测,以此来判断有无火焰及火焰强度。因此,该检测器只对火焰燃烧产生的紫外线敏感,对日光和炉膛高温辐射无反应,抗干扰性强。
二、主要技术参数
1、电源:AC220V
2、额定功率:3W
3、火焰检测:UV传感器
4、工作温度: -20℃~ 80℃
5、检测响应时间: ≤0.2秒
6、光谱响应范围: 185-260nm
7、防护等级: IP66
8、防爆等级:Ex d IIC T6
9、测量距离:≤8米
10、检测对象: 燃气、燃油
11、输出信号:一组无源开关量信号(干接点)、一组4~20mA模拟量信号
12、熄火延时:1-3秒
13、壳体材质:铸铝
14、电气接口:M20*1.5
15、安装螺纹:G1内螺纹
16、配风管进风口:G1/4外螺纹(可根据要求定制)

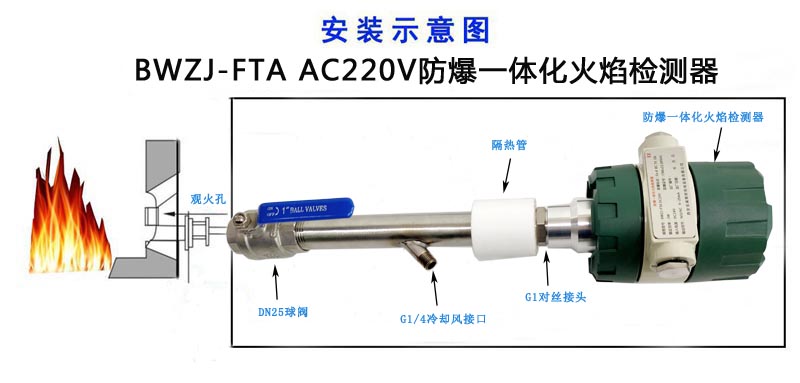

三、安装示意图:
